Aprendizagem Número do Motor e Chassi

Guia visual: tipos de gravação + sinais de alerta

Material informativo para treinamento de vistoriadores: comparação dos métodos (punch, dot-peen e laser) e indícios comuns de adulteração.

Punch vs Dot-Peen vs Laser (lado a lado)

Clique nas imagens para ampliar e use as descrições como referência visual.
1) Punch / Estampagem
Impacto

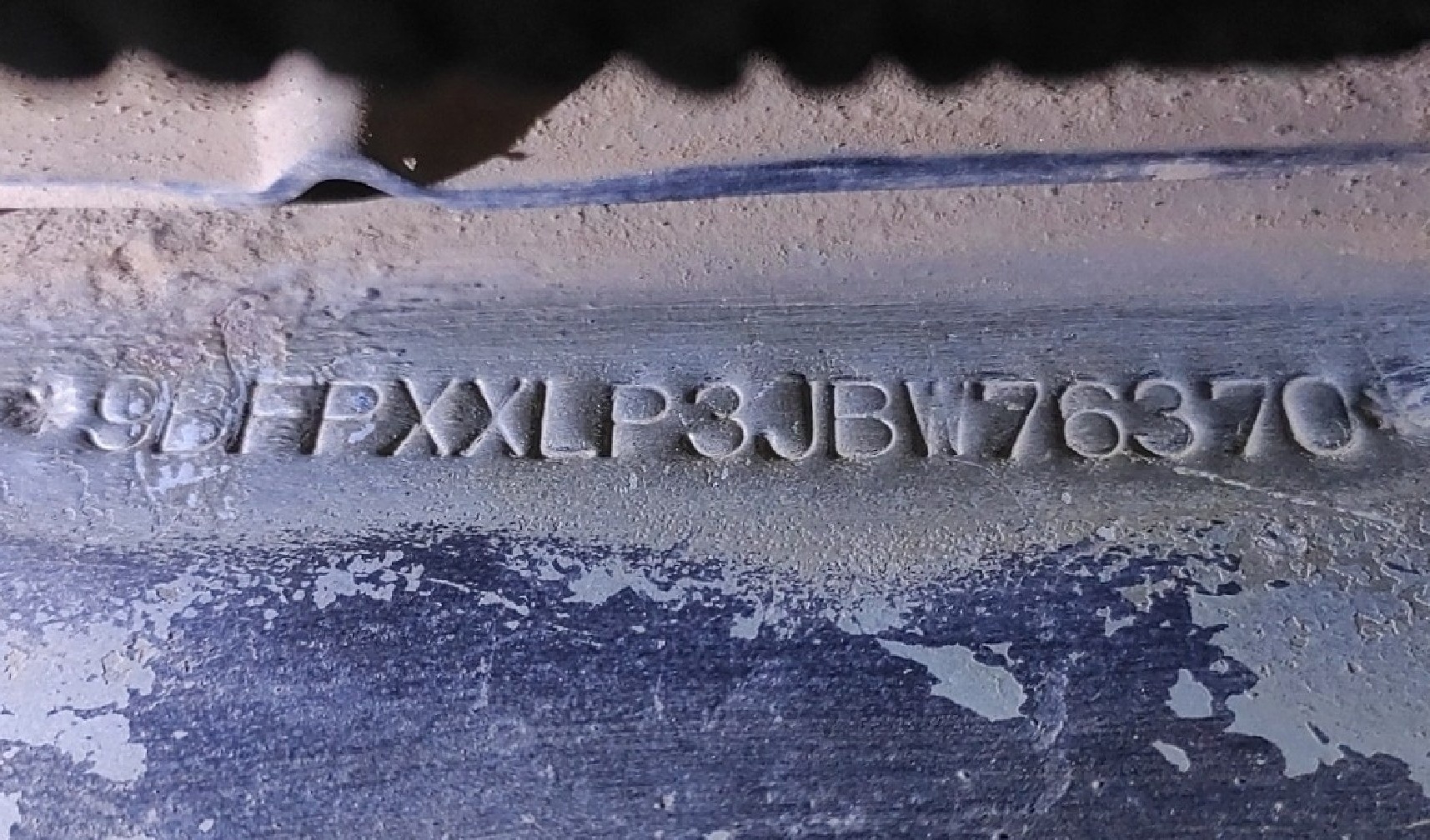

Exemplo de numeração estampada (punch)
  • Como é: punção pressiona os caracteres no metal.
  • Aparência: contorno contínuo (não pontilhado).
  • Onde aparece: muito comum em marcações de fábrica e padrões tradicionais.
2) Dot-Peen / Micropontos
Pontos

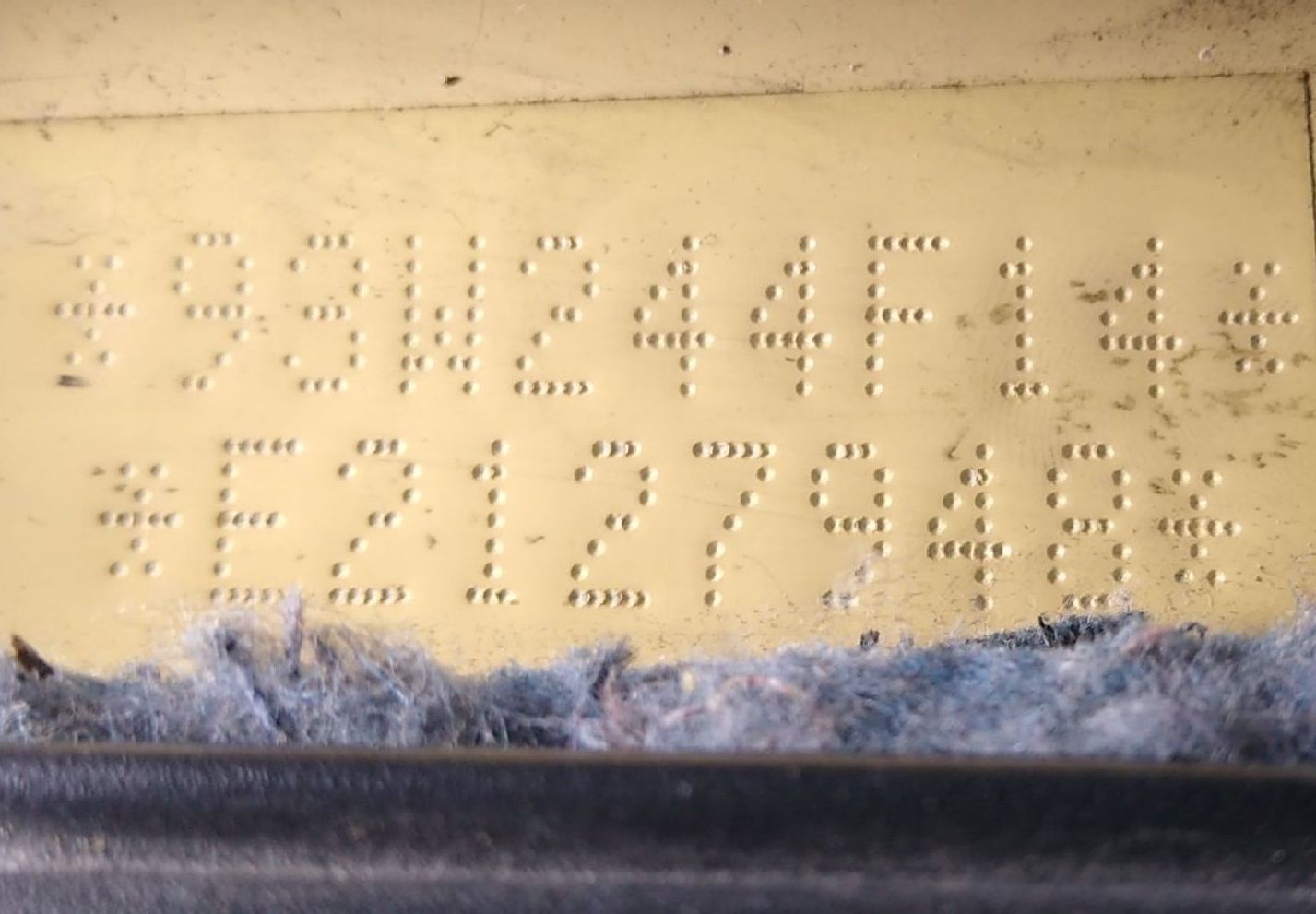

Exemplo de marcação dot-peen (micropontos)
  • Como é: ponteira impacta ponto a ponto (pneumática/elétrica).
  • Aparência: letras/números “pontilhados”.
  • Onde aparece: rastreabilidade industrial e remarcações controladas.
3) Laser
Sem impacto

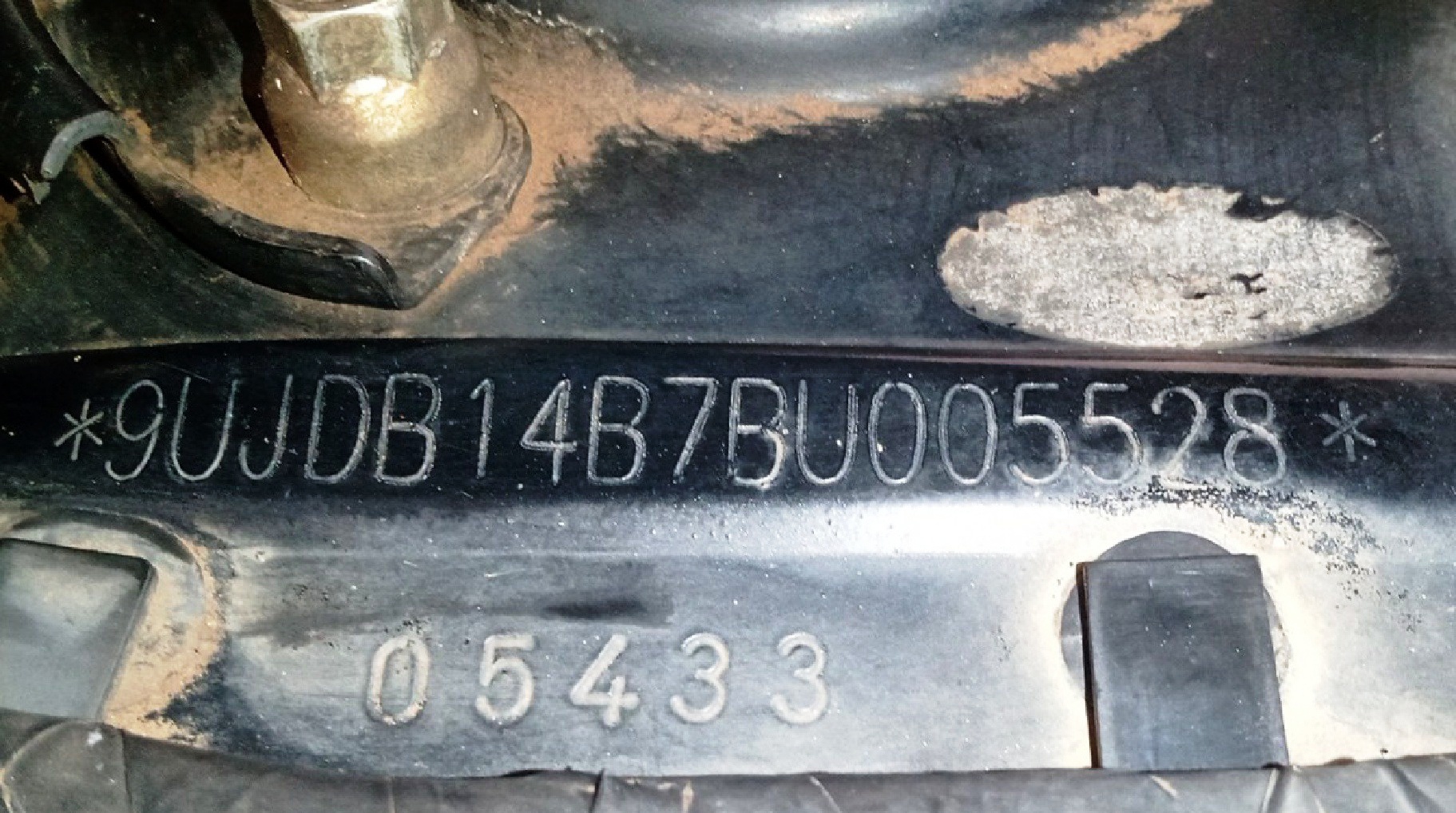

Exemplo de numeração gravada a laser (referência visual)
  • Como é: feixe de laser grava por energia térmica.
  • Aparência: alta definição, sem deformar o metal ao redor.
  • Onde aparece: peças modernas/alto padrão e requisitos de precisão.

Como inspecionar o número do motor (rotina prática)

Checklist de aprendizagem para leitura + evidência fotográfica.
  1. Localize o ponto da numeração no bloco (área plana/chamfrada).
  2. Limpeza leve (pano/removedor leve) sem abrasivo agressivo.
  3. Lanterna lateral para evidenciar relevo, pontos e micro-ondulações.
  4. Compare padrão: fonte, alinhamento, espaçamento e profundidade.
  5. Fotografe (frontal + lateral), enquadrando toda a numeração.
  6. Conferência com documento: atenção a hífen, espaço e caracteres especiais.
Dica: se a foto não fica legível, ajuste luz lateral e ângulo antes de concluir.

Exemplo de foto orientativa (legibilidade)

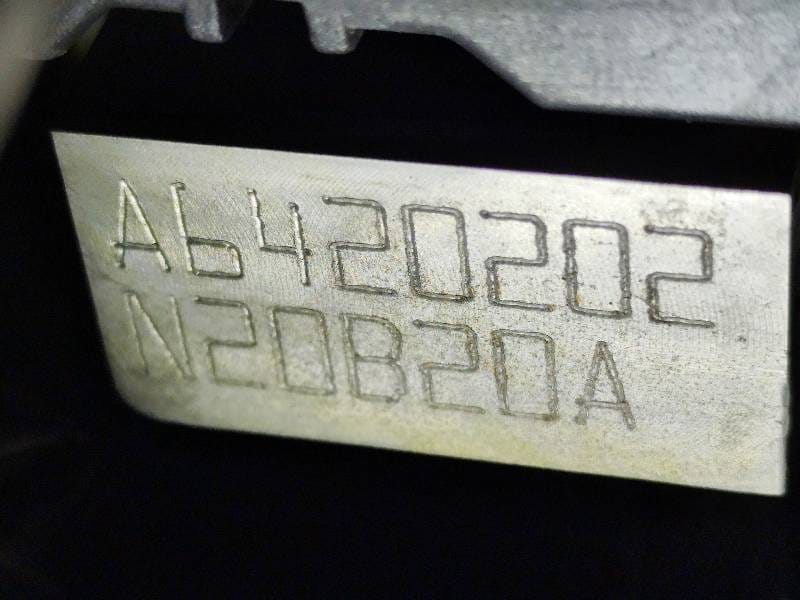

Exemplo de foto nítida do número do motor
  • Sem tremido (foco travado).
  • Sem reflexo estourado.
  • Sem sombra cobrindo caracteres.
  • Contraste suficiente para leitura.

Indícios comuns de adulteração

Um indício isolado não prova fraude, mas exige registro e aprofundamento.

1) Lixamento / abrasão ao redor

Atenção
Exemplo de marcas de abrasão/lixamento (referência visual)
  • Área lisa/arranhada só onde está a numeração.
  • Diferença de textura em relação ao bloco.
  • Pintura recente localizada apenas ali.

2) Remarcação irregular

Suspeito

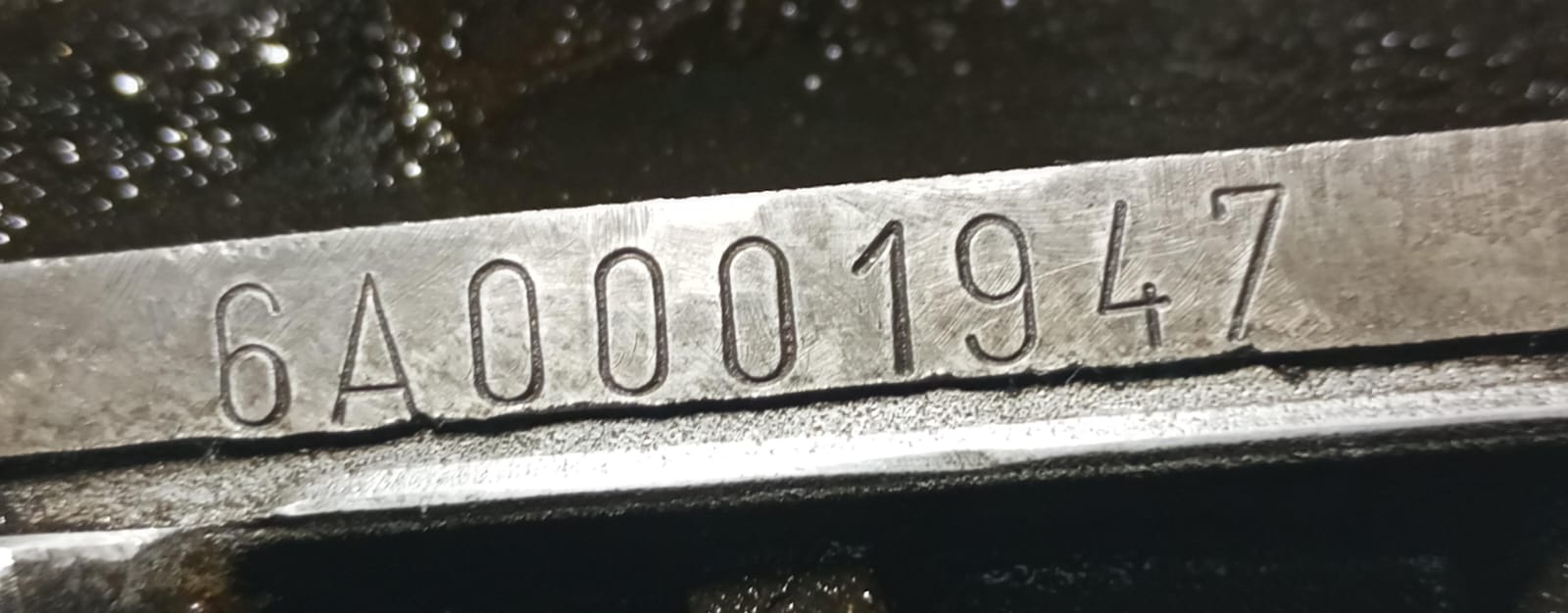

Exemplo didático de número em bloco (para comparar alinhamento e padrão)
  • Caracteres desalinhados / profundidade desigual.
  • Fonte fora do padrão esperado.
  • Sobreposição (rebatimento) aparente.

Checklist interativo

Marque o que você observou e calcule o nível de alerta.
Sem obstrução por sujeira/ferrugem.
Linha e espaçamento consistentes.
Compatível com padrão do fabricante.
Textura raspada na área da numeração.
Sobreposição ou sulcos diferentes.
Alteração estrutural na região.

Nível de alerta

Marque os itens e clique em Calcular alerta.
  • 🟢 Baixo: sem indícios relevantes.
  • 🟡 Atenção: um sinal pede checagem extra.
  • 🟠 Suspeito: múltiplos sinais — aprofundar.
  • 🔴 Grave: sinais fortes — seguir protocolo.
